Side-Scan und Bathymetrie – gleichzeitig in einem Messdurchgang.
Das 3DSS von Ping DSP verbindet die Vermessung des Gewässerbodens mit hochauflösenden 2D- und 3D-Side-Scan-Bildern. So erfassen Sie Tiefen, Strukturen und Objekte gemeinsam und erhalten ein anschauliches Bild der Unterwasserumgebung.
Tiefen messen. Strukturen erkennen.
Bathymetrie beschreibt die Form und Tiefe des Gewässerbodens. Side-Scan ergänzt feine Oberflächenstrukturen und Objektdetails. Das 3DSS führt diese Informationen räumlich zusammen: Neben der klassischen 2D-Ansicht stehen geometrisch korrekte 3D-Sonarbilder zur Verfügung.
In der 3D-Darstellung lassen sich interessante Objekte aus unterschiedlichen Blickwinkeln betrachten und vermessen. Das hilft bei der Beurteilung von Hindernissen, Bauwerken und Strukturen am Boden oder in der Wassersäule.
Beispielanwendungen
Zwei Herstelleraufnahmen zeigen, wie sich Bilddetails und räumliche Informationen für die Vermessung ergänzen.
Unterwasserbauwerke im Detail

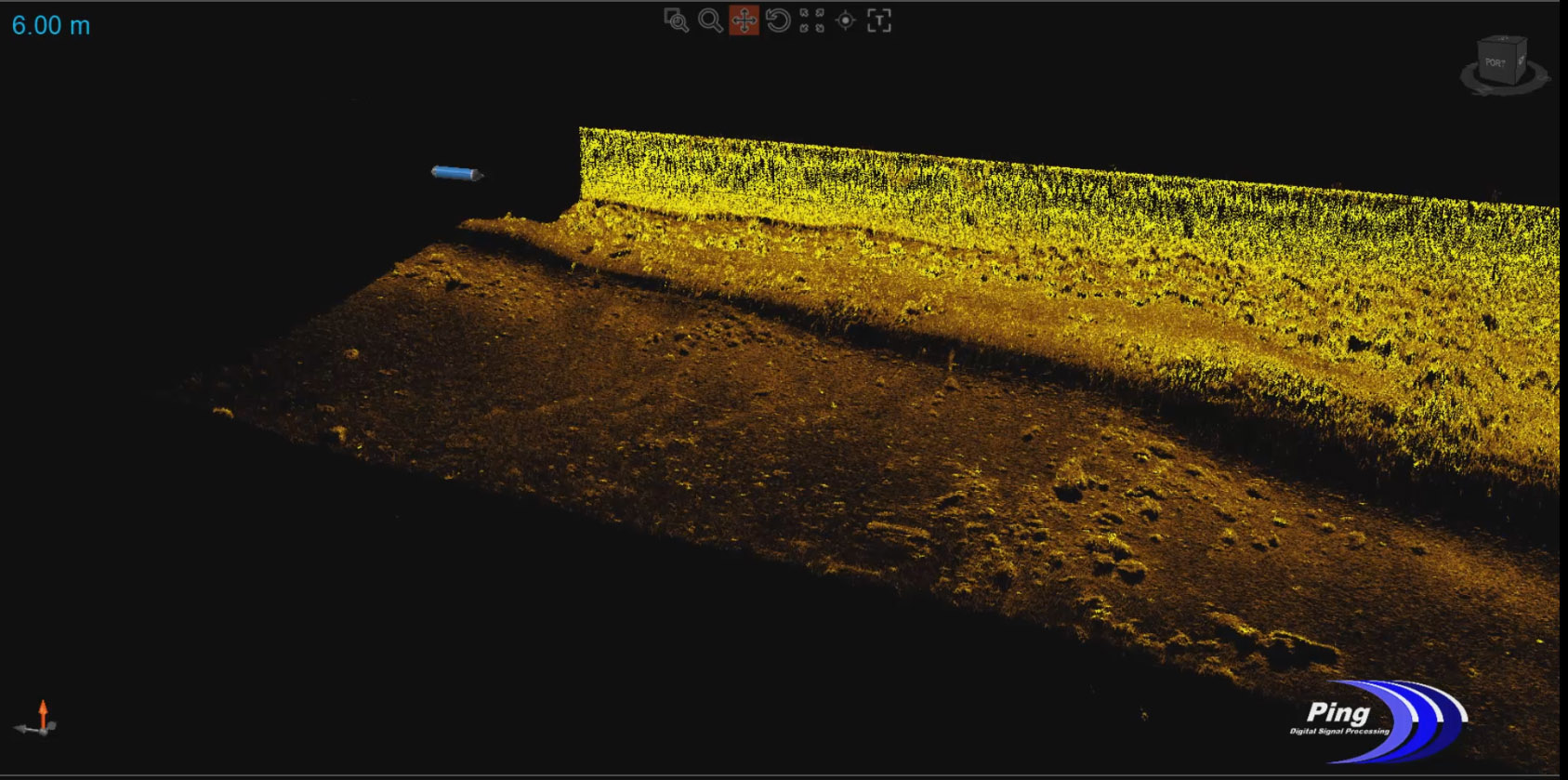

Die dreidimensionale Side-Scan-Aufnahme zeigt eine Unterwasserwand und den angrenzenden Boden. Geometrie und Oberflächendetails werden gemeinsam sichtbar – etwa bei der Untersuchung von Uferbefestigungen, Hafenanlagen oder Stützbauwerken.
Bild: Ping DSP · Herstellerbeispiel Strukturvermessung
Gewässerboden räumlich beurteilen

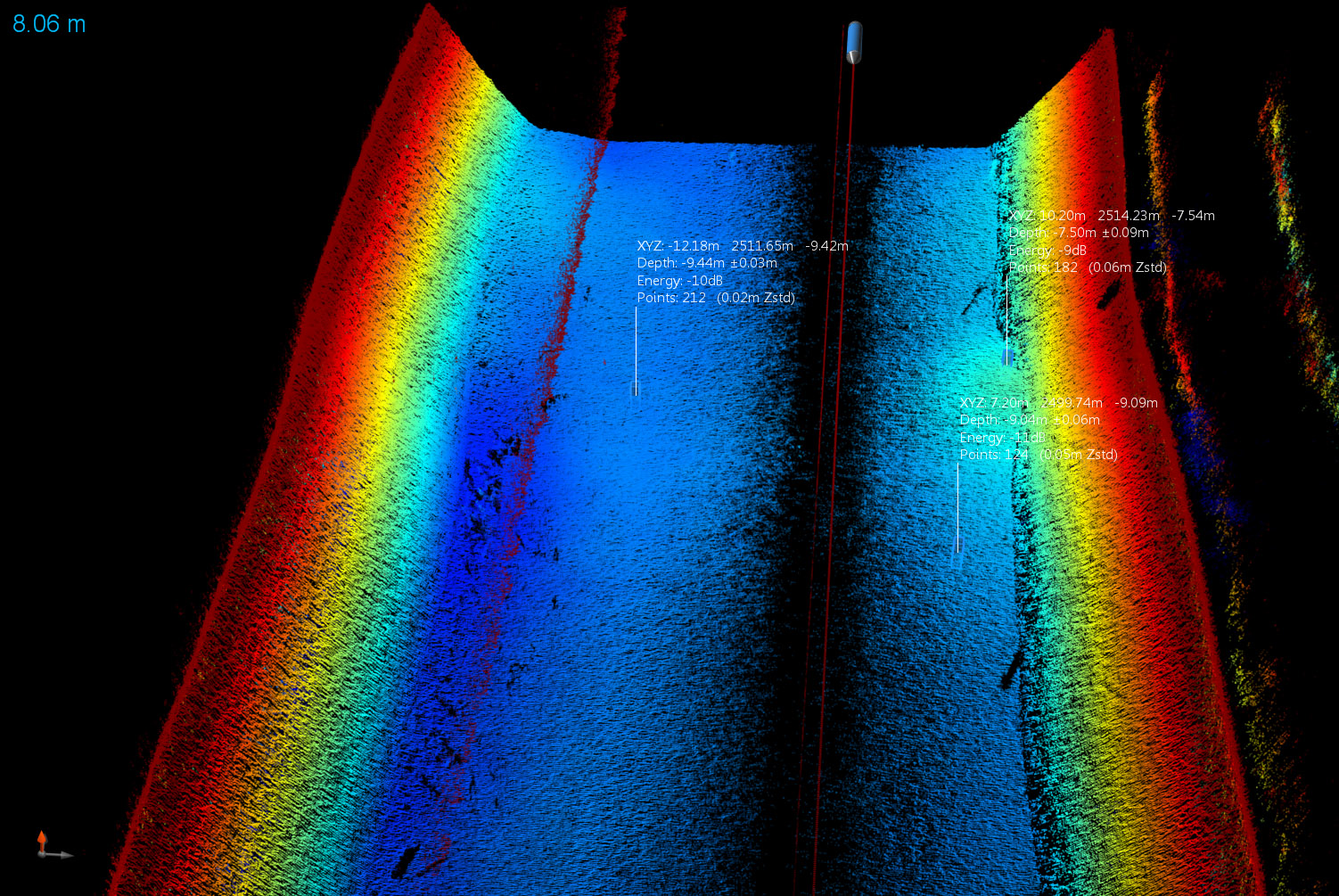

Die farbcodierte Punktwolke macht Höhenunterschiede und Bodenstrukturen anschaulich. Eingeblendete Messpunkte zeigen die räumliche Auswertung der Sonardaten. Die Bildaufnahme und die Tiefeninformation ergänzen sich für eine detaillierte Beurteilung.
Bild: Ping DSP · Beispiel aus der Herstellergalerie. Die Abbildungen zeigen Anwendungsbeispiele der 3DSS-Technologie.
Einsatzgebiete
- Hydrographische Vermessung von Küsten, Flüssen und Seen
- Untersuchung von Häfen, Uferbefestigungen und Unterwasserbauwerken
- Suche und Lokalisierung von Wracks, Kabeln, Leitungen und Hindernissen
- Baggervermessung und Kartierung von Lebensräumen am Gewässerboden
Technische Merkmale
- Gemeinsame Datenerfassung: Bathymetrie sowie 2D- und 3D-Side-Scan aus einem System.
- CAATI-Signalverarbeitung: unterscheidet mehrere gleichzeitig eintreffende Rückstreusignale und reduziert den Einfluss von Mehrwegeffekten.
- 3D-Auswertung in Echtzeit: Darstellung, Erfassung und Vermessung von Strukturen am Boden und in der Wassersäule.
- 3DSS-iDX mit integrierter Sensorik: Schallgeschwindigkeitssensor und INS; GNSS-Ausstattung abhängig von der Konfiguration.
- Flexible Integration: Gigabit Ethernet und Unterstützung gängiger Vermessungssoftware, darunter QINSy, Hypack, SonarWiz und BeamWorx.
Technische Daten im Überblick
| Ausführung im Datenblatt | 3DSS-iDX: BASE, FULL und PRO |
|---|---|
| Betriebsfrequenz | 450 kHz |
| 2D-Side-Scan-Reichweite | bis 200 m pro Seite |
| 3D-Bildgebung / Bathymetrie | bis 120 m pro Seite |
| Mess-Tiefenbereich | 0,5 bis 75 m; reduzierte Streifenbreite bei maximaler Tiefe |
| Datenübertragung | Gigabit Ethernet |
| Versorgungsspannung | 12–28 V DC |
| Leistungsaufnahme | 25 W (BASE) / 28 W (FULL und PRO) |
Angaben zur 3DSS-iDX-Ausführung laut verlinktem Herstellerdatenblatt (2023). Reichweite und Streifenbreite hängen unter anderem von Schallgeschwindigkeitsprofil, Messgeometrie und Bodenbeschaffenheit ab. Messtiefe und zulässige Eintauchtiefe des Sonarkopfes sind unterschiedliche Größen.
Datenblatt und Systemkonfiguration
Das Herstellerdatenblatt beschreibt die 3DSS-iDX-Varianten BASE, FULL und PRO mit ihren jeweiligen Sensoren und Leistungsdaten. Wir unterstützen Sie bei der Auswahl für Ihr Messboot oder USV.
Beratung zum Ping DSP 3DSS
Sie möchten Side-Scan und Bathymetrie in Ihrem Messsystem kombinieren? Sprechen Sie mit uns über die passende Konfiguration, Sensorik und Softwareintegration.
